Kenmerken

  • Instelbare flensbreedte d.m.v. stelringen.
  • Geschikt voor diverse profielen, met zowel een rechte als een hellende flens.
  • Voorzien van massief stalen gedraaide wielen.
  • Lagering d.m.v. onderhoudsvrije kogellagers.
  • Wielbreuksteunen en kantelbeveiliging zorgen voor extra veiligheid.
  • Markering: Volgens norm, CE
  • Norm: EN 12100, EN 13157
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

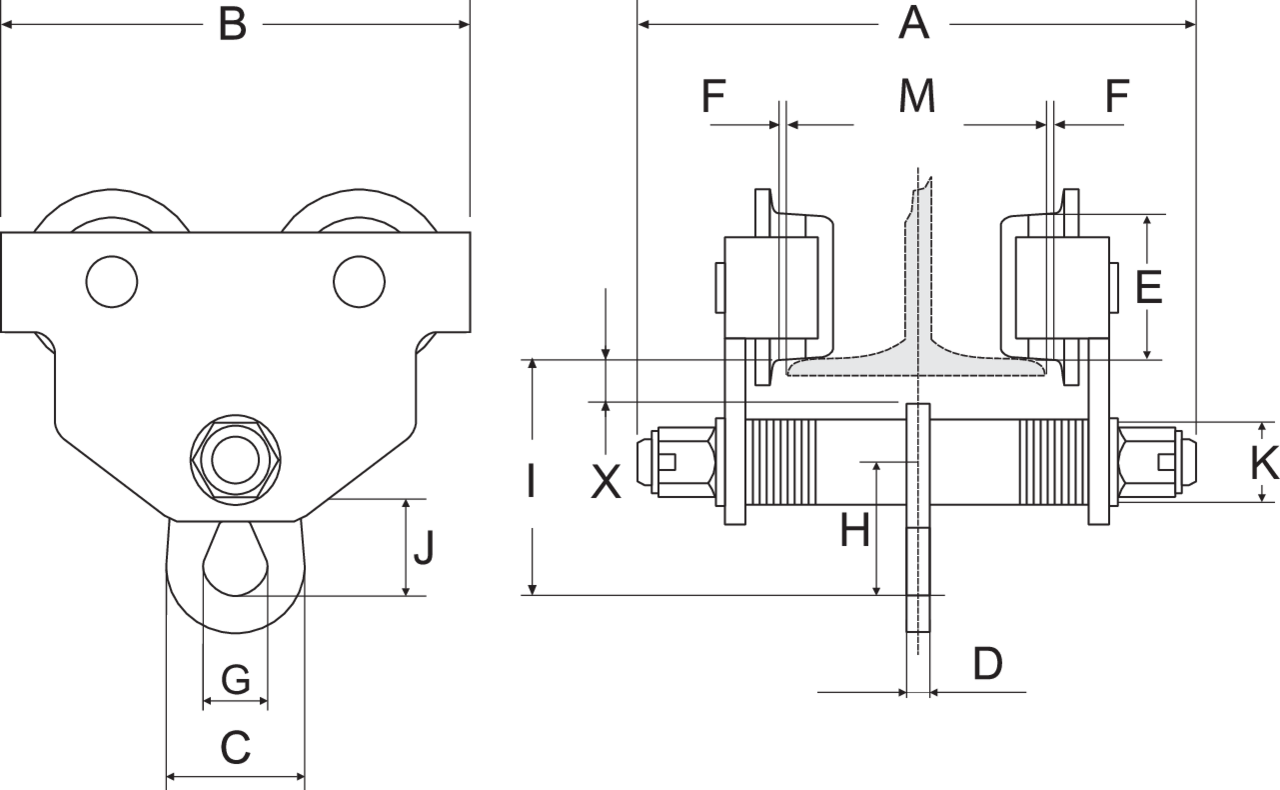

Artikelnr. Code WLL
kg
Type Flensbreedte
mm
Min. curve radius
mm
A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
G
mm
H
mm
I
mm
J
mm
X
mm
K
mm
Gewicht
kg
0921001 8717365003066 500 116-0.5 50-152 800 245 199 51 6 55 1.5~3 24 37 105 25 25 24 6,5
0921003 8717365003073 1.000 116-1.0 64-203 1.000 311 246 62,5 8 68 1.5~3 30 46 125 31 31 30 10,5
0921005 8717365003080 2.000 116-2.0 88-203 1.100 327 276 76 12 80 1.5~3 36 58 150 40 40 36 17,5
0921007 8717365003097 3.000 116-3.0 100-203 1.300 343 332 86 13,6 100 1.5~3 42 90 171 69 69 42 27
0921009 8717365003103 5.000 116-5.0 114-203 1.400 355 377 109 16,4 110 1.5~3 48 110 196 86 86 48 41
