Kenmerken

  • Uitgevoerd met lastdrukrem.
  • De slinger is in lengte verstelbaar en terugslagvrij.
  • De trommel en assen hebben naaldlagers.
  • Standaard gelakt en gemoffeld.
  • Minimale belasting 20%.

Standaard levering

  • Exclusief staalkabel.

Optie

  • Staalkabel op aanvraag.
  • Elektrolytisch verzinkte uitvoering.
  • Markering: Volgens norm, CE
  • Norm: EN 13157, EN 12100
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"
Artikelnr. Code WLL Type Kabeldiameter
mm
Hefhoogte per slingeromw.
mm
Kabel opname
m
Kracht op de hendel
kg
Hijskracht laatste laag
kg
Hijskracht 1e laag
kg
A
mm
B
mm
C
mm
D
mm
G
mm
H
mm
J
mm
K
mm
L
mm
M
mm
N
mm
O
mm
P
mm
S
mm
Gewicht
2015008 8717365273742 0,15 TL-0.150 4 122 13 11 68 150 65 168 128 40 6 40,5 35 9 (3x) 102 - 89 303 280 128,5 4
2015009 8717365008733 0,3 TL-0.3 5 21 25 7 120 300 200 300 268 168 20 55 70 12 (4x) 145 198 108 318 280 128,5 10
2015012 8717365273759 0,6 TL-0.6 6 28 12 10 323 600 200 300 268 168 20 55 60 12 (4x) 145 203 110 318 325 128,5 11
2015013 8717365008757 1 TL-1.0 10 21 28 15 684 1.000 250 250 212 170 6,7 113 102 16.5 (4x) 212 266 118 483,5 350 132,2 28
2015014 8717365273766 1,5 TL-1.5 14 14 21 12 844 1.500 27,5

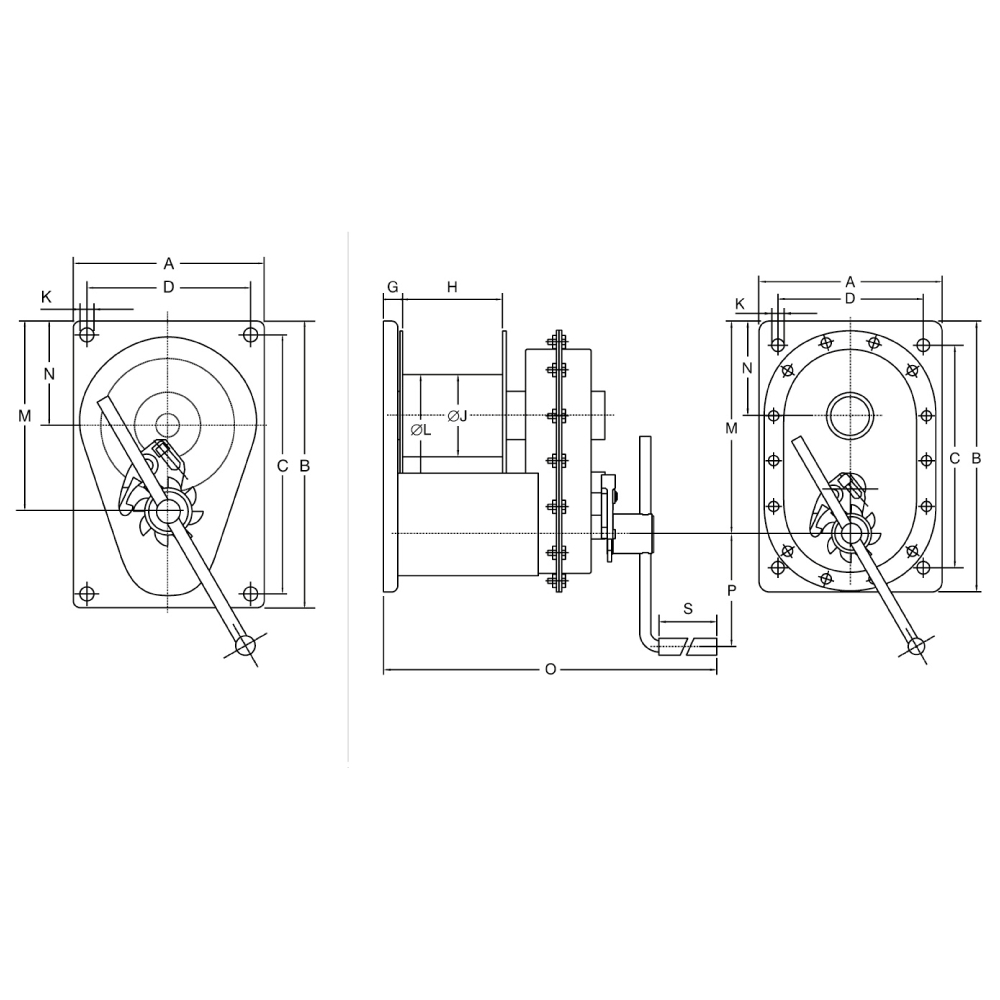

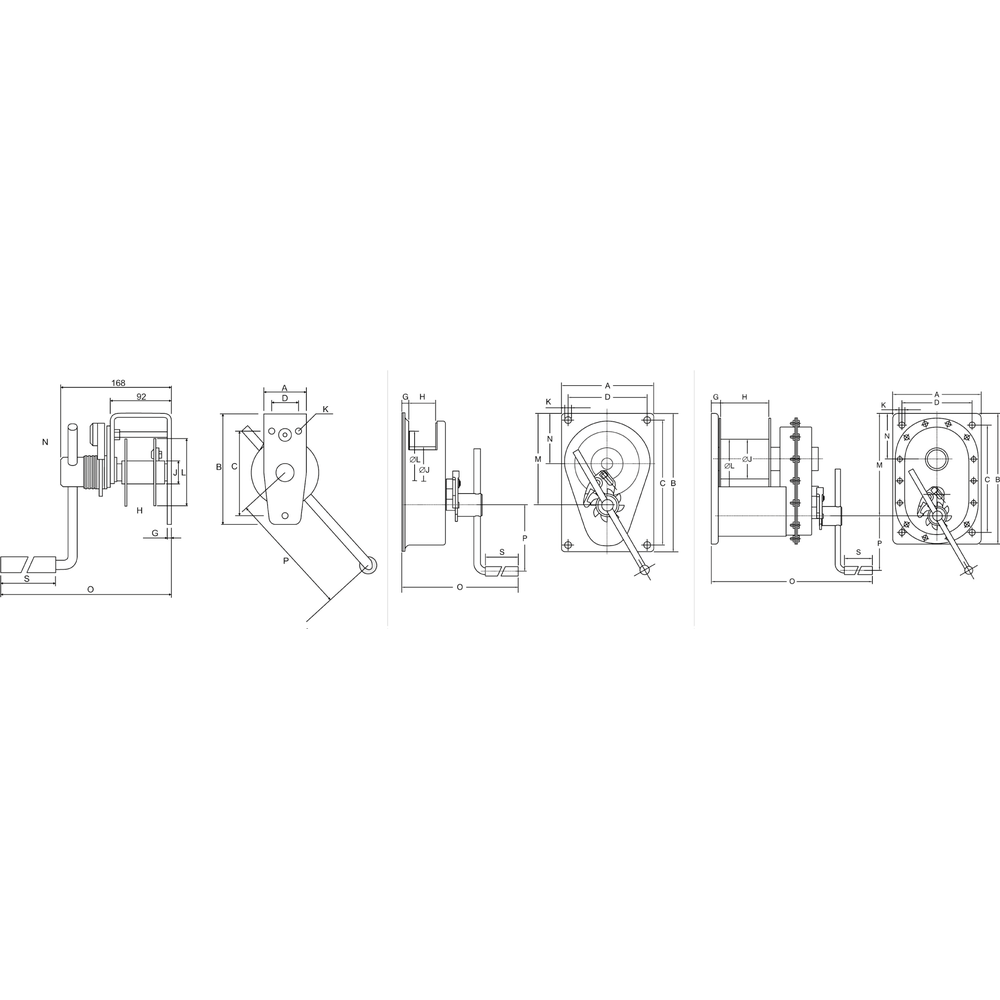

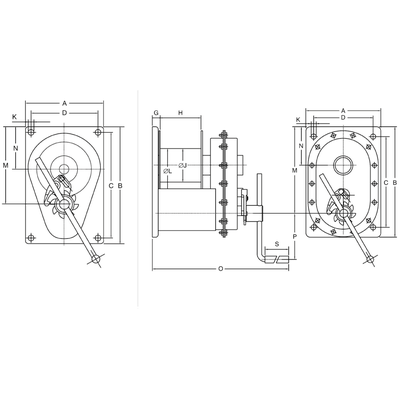

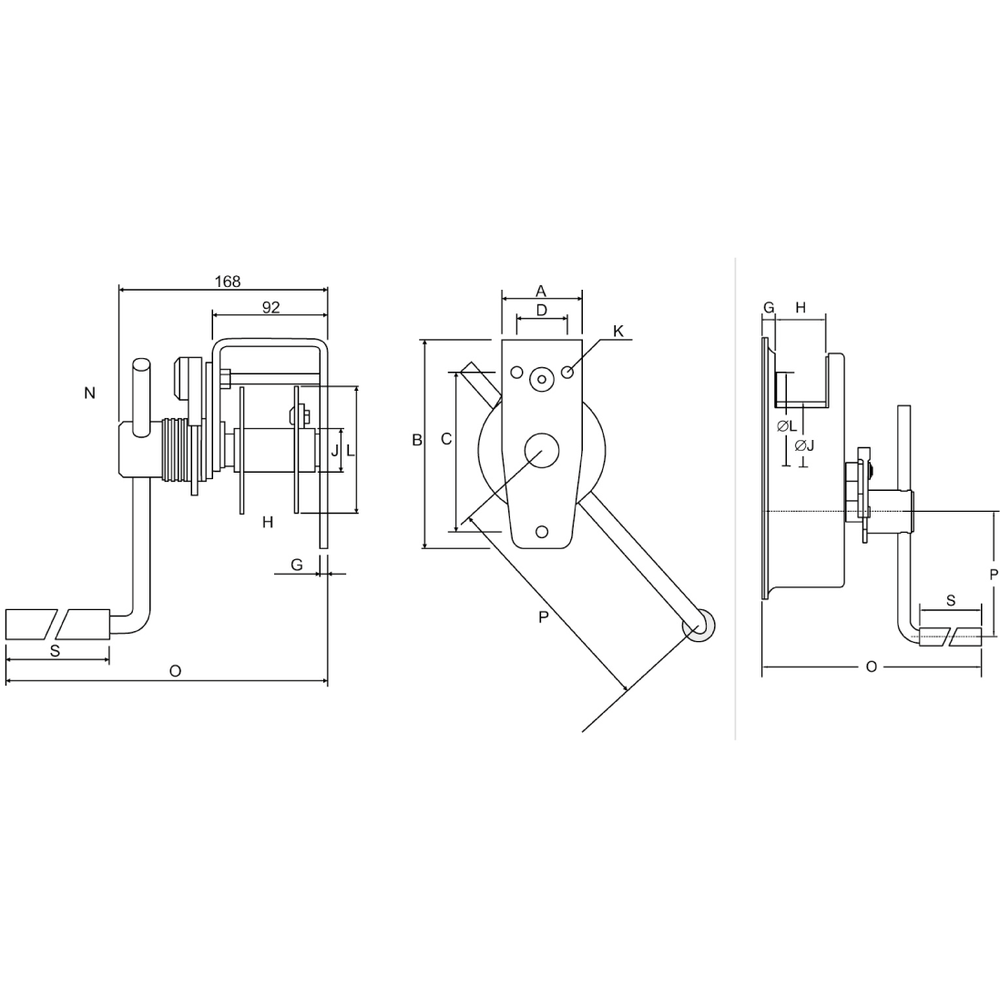

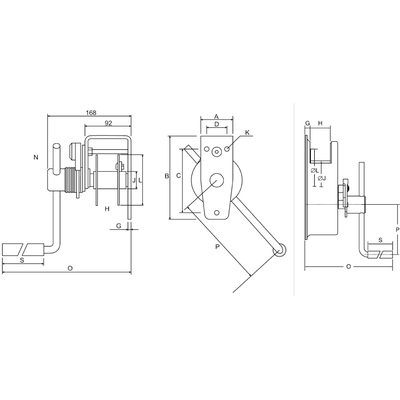

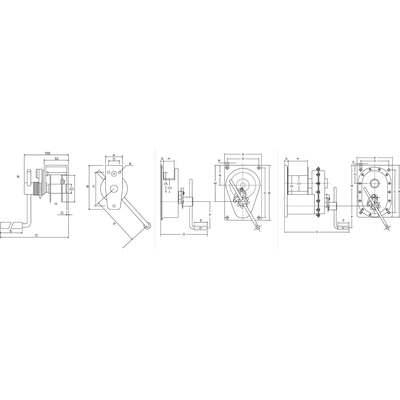

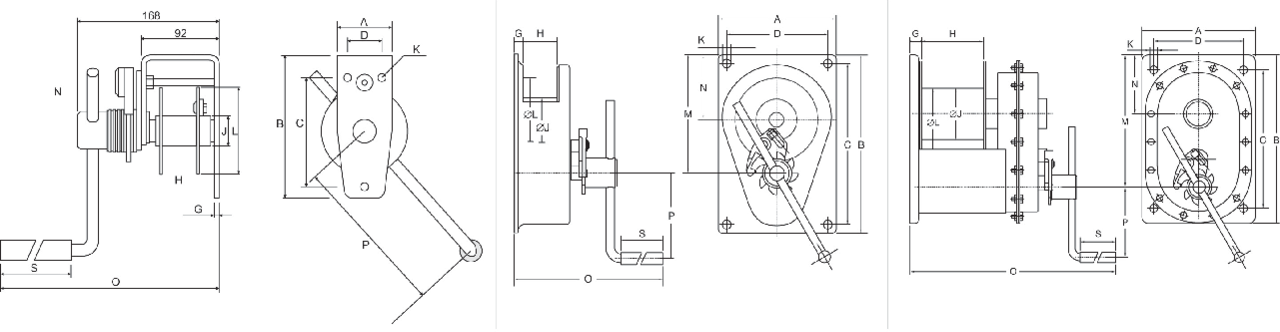

Model A B C D G H J K L M N O P S
  mm mm mm mm mm mm mm mm mm mm mm mm mm mm
TL-0.150 65 168 128 40 6 40,5 35 9 (3x) 102 - 89 303 280 128,5
TL-0.3 200 300 268 168 20 55 70 12 (4x) 145 198 108 318 280 128,5
TL-0.6 200 300 268 168 20 55 60 12 (4x) 145 203 110 318 325 128,5
TL-1.0 250 250 212 170 6.7 113 102 16.5 (4x) 212 266 118 483.5 350 132.2
TL-1.5 250 250 212 170 22.5 113 102 17 (4x) 212 266 118 483.5 350 128,5
