REMA KPK kokerprofielkranen | modulair kraansysteem

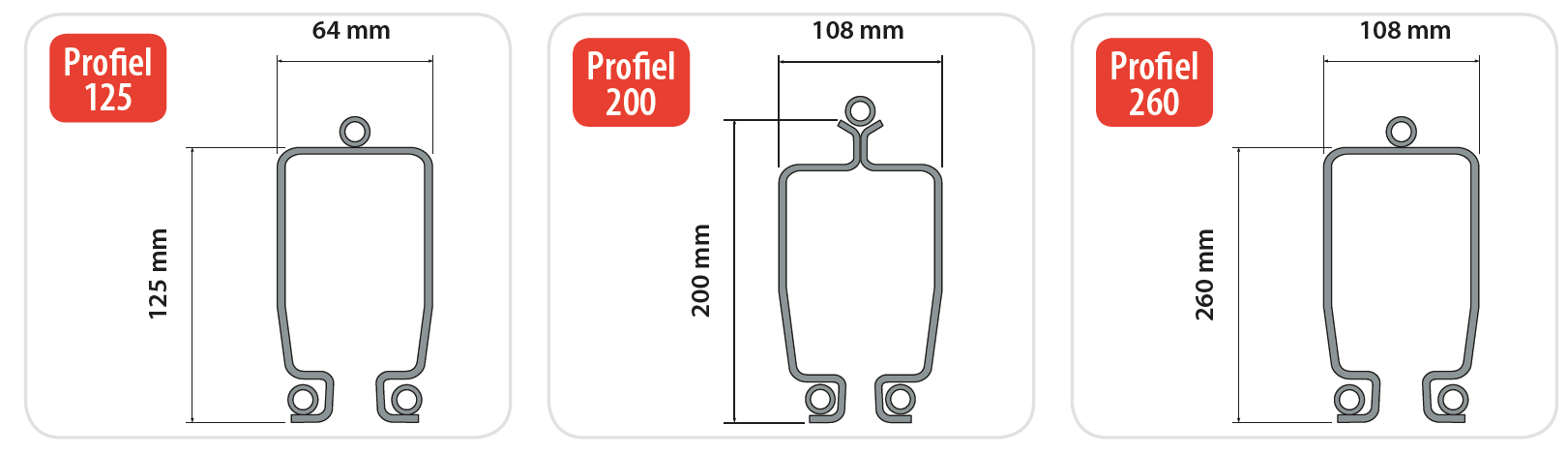

REMA KPK lichte koker kraansystemen zijn gebaseerd op een stalen kokerconstructie met 3 profieltypen: 125, 200 en 260 en een veilige werklast tot maximaal 2000 kg. De systemen kunnen bestaan uit monorail, enkelligger en dubbelligger kranen. Standaard kleur RAL7001 grijs.

Enkel- en dubbelligger kranen kunnen geleverd worden in een standaard uitvoering en een verhoogde uitvoering.

De kranen kunnen geleverd worden voor montage aan stalen dakspanten of in een vrijstaande ruimte als portaalsysteem. Omdat het systeem modulair is kan het geheel aan uw wensen of aan de wensen van uw klant worden aangepast.

Kenmerken



Het REMA modulair kokerprofiel systeem is een makkelijke manier om lasten te hijsen en te transporteren. Het is een manier om de productiviteit en veiligheid op elke werkvloer te verbeteren.
De REMA modulaire kokerprofiel systemen zijn ontwikkeld voor makkelijke handelingen. Onderdelen kunnen naar wens van de klant op maat worden gemaakt.

•     Beste gewicht/sterkte verhouding - licht & ergonomisch in gebruik.
•     Persoonlijke kraan - verbeterde productiviteit.
•     Gesloten constructie - stofvrij - duurzaam.
•     Schroefverbindingen - gemakkelijke montage en aanpassingen waar nodig.
•     Gestandaardiseerde componenten - goede kwaliteit/prijsverhouding.

Krachten op de profielen en doorbuigingen

Gewicht (doorbuiging 1:350) - raadpleeg de technische documentatie voor de exacte overspanning en baanlengte.

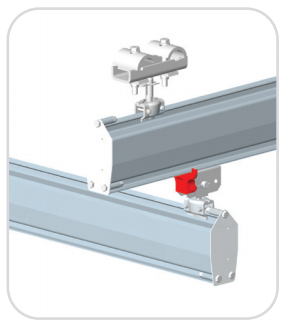

Gepatenteerd loopkatsysteem met overlastindicator

Gepatenteerd loopkatsysteem is optioneel verkrijgbaar met overlastindicator in combinatie met profielkraansysteem.

Kenmerken

  • (Vrijwel) geruisloos - kwaliteit voor elke werkomgeving.
  • Geschikt voor een breed assortiment en makkelijk modificeerbaar - economisch & efficiënt.
  • Conservering poedercoating - overschilderen niet nodig.
  • Rolweerstand wordt geschat op 1% van de rijdende last - ergonomisch.
  • Standaard kit uitrusting - minimale planning.



Montage mogelijkheden

Type bevestiging A: aan I-balk B: aan plafond C: afstandshouder D: aan betonbalk E: aan zijkant F: met U-beugel

Profiel Afstand Afstand Afstand Afstand Afstand Afstand
125 103-133 103-133 <500 203-233 48-78 108-138
200/260 128-160 128-160 <500 228-260 84-116 140-172



Ophanging

Profiel

R min
(mm)

Pmax
(mm)
I min
(mm)
i max
(mm)
Wx
(cm3)
lx
(cm3)
Gewicht
(kg/m)
125 100 200 100 - 30 192 8.2
200 150 300 100 T/5 93 913 18.0
260 150 300 100 - 149 1918 21.8



Modulaire profiel-mogelijkheden

Enkele voorbeelden uit de modulaire kokerprofiel systeem-mogelijkheden welke REMA aanbiedt:

Takel-loopkat monorail
Bochten

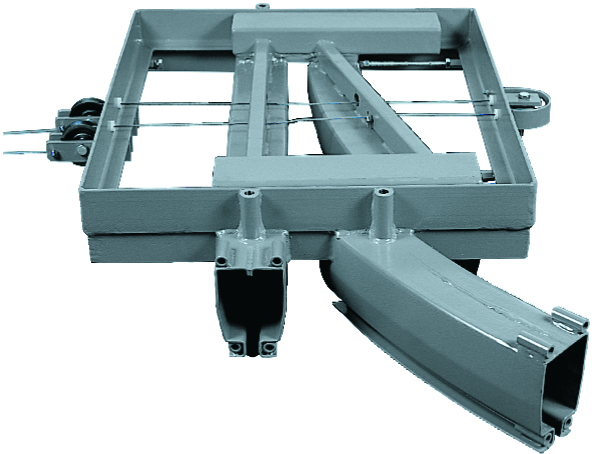

Wissel
Draaisysteem



Enkel- en dubbelligger brugkranen

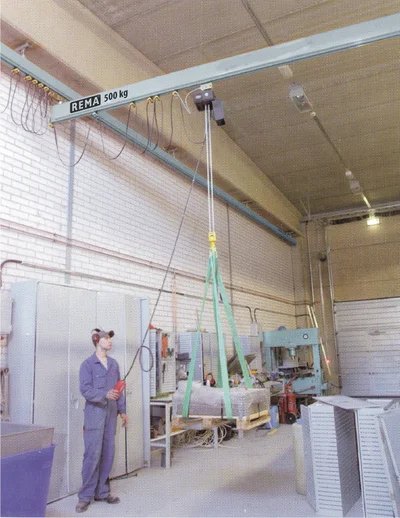

Een licht uitgevoerd bovenloop-kraansysteem wordt vaak ervaren als de optimale oplossing voor iedere werkplek en is hoofdzakelijk gemakkelijk in gebruik. Het zwenken van de last wordt geminimaliseerd doordat het systeem zichzelf automatisch balanceert.

Inrichten naar wens - combineer diverse modulaire profielen
Indien men kiest voor een licht-profiel-bovenloopkraan, heeft men diverse mogelijkheden voor het uitvoeren van bijvoorbeeld assembleer-, productie-, en onderhoudswerkzaamheden. Een combinatie van diverse profielen naar wens is mogelijk.

Enkel- of dubbelligger-brugkraan
Een effectieve kraan oplossing is de enkelligger-brugkraan. In geval van een dubbelligger-brugkraan wordt het takel tussen de twee brugprofielen in gebouwd. Hiermee kan een hogere hijshoogte gecreëerd worden dan bij een enkelliggende brug. Ook de kraancapaciteit wordt op deze manier verdubbeld. In sommige gevallen kan er gekozen worden voor een verhoogde enkel- of dubbelliggend profiel, hierbij wordt de brug tussen de twee baanprofielen in gemonteerd en wordt een maximale hijshoogte gegarandeerd.

Standaard uitvoering van de brugprofielen zijn lengtes van 1 tot 8 meter met poedercoating in de kleur grijs RAL7001. Speciale lengtes en RAL kleuren zijn op aanvraag leverbaar.

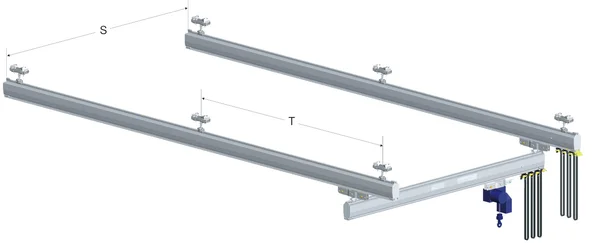

Enkelligger brugkraan | KPKEO

      S max / T max in meter (1/350)
Profiel A
(mm)
B
(mm)
80 kg 125 kg 250 kg 500 kg 1000 kg 1500 kg
125 150 294 7.8/7.4 6.6/6.6 4.7/4.3 2.6/2.4 - -
200 222 385 8*/8* 8*/8* 8*/8* 7.1/6.8 4.4/4.3 3.1/2.9
260 282 445 - - - 8*/8* 6.6/6.2 4.6/4.4

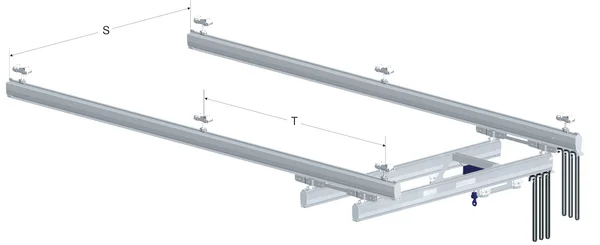

Dubbelligger brugkraan | KPKDO

        S max / T max in meter (1/350)
Profiel A
(mm)
B
(mm)
C
(mm)
80 kg 125 kg 250 kg 500 kg 1000 kg 1500 kg 2000 kg
125 150 294 294 8*/6.5 8*/5.0 6.6/4.0 4.7/2.9 - - -
200 222 385 392 8*/8* 8*/8* 8*/8* 8*/6.4 7.2/5.0 5.3/3.2 5.3/3.1
260 282 445 375 - - - 8*/8* 8*/6.1 8*/4.6 6.4/3.8

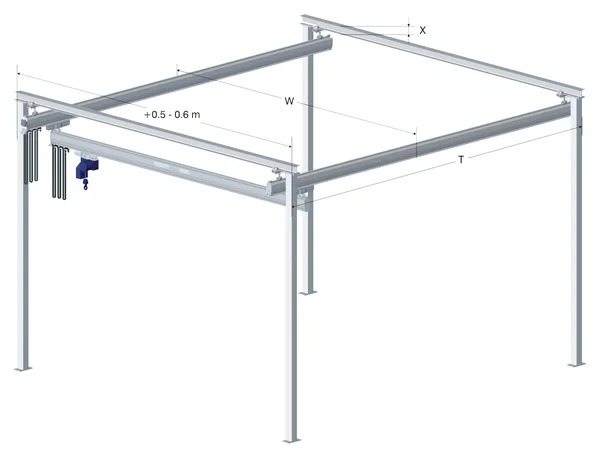

Enkel- en dubbelligger profielkraan portaaluitvoering KPKP

REMA vrijstaande profielkranen zijn ontworpen voor locaties die onderhevig zijn aan veranderingen of waar bijv. de dakspanten de last niet kunnen dragen.

Vrijstaande kokerprofiel kranen behoeven niet speciaal ontworpen te worden, daarom zijn ze eenvoudig te plaatsen. Alle profielen en stalen staanders zijn standaard voorzien van een poedercoating.

Kenmerken

  • Standaard maatvoering - snelle levering.
  • Vrijstaande constructie - wordt direct op de vloer gemonteerd.
  • Gemakkelijke installatie - alles bout- en moerconstructie, dus geen laswerk.

Capaciteiten
80, 125, 250, 500, 1000, 1500 en 2000 kg.

Fram montage



Vloermontage


Capaciteit
(mm)
x
(mm)
Enkel-/dubbelliger brugkranen lengte (W) 2-8 m
80-500 96 Standaard baanlengte t/m 36 m
501-2000 114 Standaard staander afmeting (T) 6 m
    Totale alternatieve hoogtes 3-4-5 m



Verhoogde enkel- en dubbelligger brugkraan

REMA verhoogde enkel- en dubbelligger brugkranen zijn ontworpen voor gebouwen met een laag dak of plafond waar een standaard kraan niet de benodigde hijshoogte biedt.

De verhoogde brug wordt tussen de twee kraanbanen in gemonteerd.
De verhoogde kranen kunnen standaard gemonteerd worden.

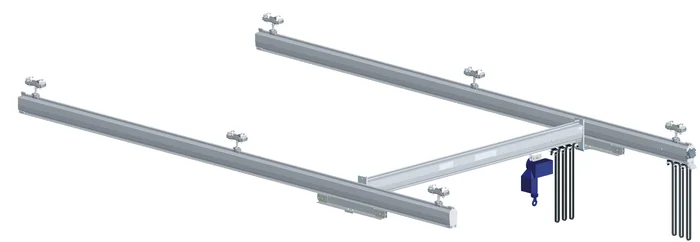

Verhoogde enkelligger brugkraan | KPKEV

Profieltype E
(mm)
D
(mm)
C
(mm)
Baan Brug
125 125 264 159 199
200 200 335 223 269
260 260 395 283 329



Verhoogde dubbelligger brugkraan | KPKDV

Profieltype E
(mm)
D
(mm)
C
(mm)
Baan Brug
125 125 264 159 57
200 200 335 223 69
260 260 395 283 69
