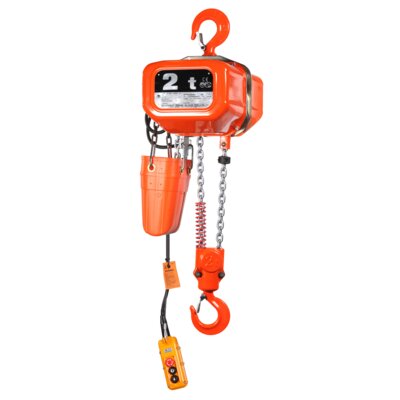

De 400 V elektrische kettingtakels zijn oerdegelijk en hebben een robuust plaatstalen huis. Zeer populair door de complete uitvoering met eindschakelaars, 24 V stuurspanning en stekkerverbindingen. De hoge inschakelduur en hoge hijssnelheid zorgen voor probleemloos functioneren en lange levensduur.

Kenmerken

  • Slipkoppeling tegen overbelasting.
  • Rem die de last op iedere gewenste hoogte vasthoudt.
  • Eindschakelaars voor hoogste- en laagste haakstand.
  • Bediening 24 Volt stuurspanning.
  • Voedings- en besturingskabels zijn uitgevoerd met stekkerverbinding.
  • Fasebeveiliging tegen verkeerd om draaien van de motor.
  • Galvanisch verzinkte lastketting, Klasse DAT (Grade 8) volgens EN 818/7.
  • Bedrijfsspanning 400 VAC/50 Hz.
  • Lasthaken buigen geleidelijk uit bij overbelasting en breken niet abrupt af.
  • 2 Snelheden hijsen en zakken.

Standaard levering

  • 3 m hijshoogte (maximale afstand tussen boven- en onderhaak).
  • 1,8 m besturingskabel met trekontlasting.
  • Eindschakelaars hoogste en laagste haakstand.
  • Hangdrukknopkast 24 V besturing.
  • 4 m voedingskabel.
  • Kunststof kettingmagazijn voor 3 m hijshoogte.
  • Exclusief loopkat.

Optie

  • Elke andere hijs- en bedieningshoogte is ook mogelijk.
  • Groter kettingmagazijn > 3 m.
  • Radiografische besturing.
  • Duw-/elektrische loopkat.
  • 440 V/60 Hz op aanvraag.
  • Markering: Volgens norm, CE
  • Norm: EN 12100, EN 14492, EN 818-7
    Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"
    Artikelnr. EAN WLL
    ton
    Hijshoogte
    m
    Type Bedrijfsspanning
    V
    Motor
    kW
    Max. hijshoogte
    m
    Lastketting dia.
    mm
    Bescherming Parten
    #
    Hijssnelheid
    m/min.
    Inschakelduur (ED%) FEM-klasse 9.511 Bouwhoogte
    mm
    A
    mm
    B
    mm
    C
    mm
    D
    mm
    H
    mm
    K
    mm
    L
    mm
    M
    mm
    N
    mm
    O
    mm
    Isolation class Gewicht
    kg
    0512001-3 8717365085604 0,5 3 FBH/500KG/3M 400 0.9/0.25 30 6.3 x 19.1 IP54 1 7.0/1.8 40/20 1AM 480 161 124 224 311 480 36 26 86 24 19 E 43
    0512013-6 8717365085635 0,5 6 FBH05/500/6M 400 0.9/0.25 30 6.3 x 19.1 IP54 1 7.0/1.8 40/20 1AM 480 161 124 224 311 480 36 26 86 24 19 E 44
    0512013-3 8717365085604 0,5 3 FBH05/500/3M 400 0.9/0.25 30 6.3 x 19.1 IP54 1 7.0/1.8 40/20 1AM 480 161 124 224 311 480 36 26 86 24 19 E 44
    0512001-4 8717365085611 0,5 4 FBH/500KG/4M 400 0.9/0.25 30 6.3 x 19.1 IP54 1 7.0/1.8 40/20 1AM 480 161 124 224 311 480 36 26 86 24 19 E 45
    0512001-5 8717365085628 0,5 5 FBH/500KG/5M 400 0.9/0.25 30 6.3 x 19.1 IP54 1 7.0/1.8 40/20 1AM 480 161 124 224 311 480 36 26 86 24 19 E 47
    0512001-6 8717365085635 0,5 6 FBH/500KG/6M 400 0.9/0.25 30 6.3 x 19.1 IP54 1 7.0/1.8 40/20 1AM 480 161 124 224 311 480 36 26 86 24 19 E 49
    0512001-7 8717365085642 0,5 7 FBH/500KG/7M 400 0.9/0.25 30 6.3 x 19.1 IP54 1 7.0/1.8 40/20 1AM 480 161 124 224 311 480 36 26 86 24 19 E 51
    0512001-8 8717365085659 0,5 8 FBH/500KG/8M 400 0.9/0.25 30 6.3 x 19.1 IP54 1 7.0/1.8 40/20 1AM 480 161 124 224 311 480 36 26 86 24 19 E 52
    0512001-9 8717365085666 0,5 9 FBH/500KG/9M 400 0.9/0.25 30 6.3 x 19.1 IP54 1 7.0/1.8 40/20 1AM 480 161 124 224 311 480 36 26 86 24 19 E 54
    0512001-10 8717365085673 0,5 10 FBH/500KG/10M 400 0.9/0.25 30 6.3 x 19.1 IP54 1 7.0/1.8 40/20 1AM 480 161 124 224 311 480 36 26 86 24 19 E 56
    0512015-3 8717365085680 1 3 FBH10/1000/3M 400 1.6/0.4 30 7.1 x 21.2 IP54 1 7.6/1.9 40/20 1Am 570 170 128 239 348 570 43 33 107 31 23 E 57
    0512015-6 8717365085710 1 6 FBH10/1000/6M 400 1.6/0.4 30 7.1 x 21.2 IP54 1 7.6/1.9 40/20 1Am 570 170 128 239 348 570 43 33 107 31 23 E 57
    0512003-3 8717365085680 1 3 FBH/1000KG/3M 400 1.6/0.4 30 7.1 x 21.2 IP54 1 7.6/1.9 40/20 1Am 570 170 128 239 348 570 43 33 107 31 23 E 58
    0512003-4 8717365085697 1 4 FBH/1000KG/4M 400 1.6/0.4 30 7.1 x 21.2 IP54 1 7.6/1.9 40/20 1Am 570 170 128 239 348 570 43 33 107 31 23 E 60
    0512003-5 8717365085703 1 5 FBH/1000KG/5M 400 1.6/0.4 30 7.1 x 21.2 IP54 1 7.6/1.9 40/20 1Am 570 170 128 239 348 570 43 33 107 31 23 E 62
    0512003-6 8717365085710 1 6 FBH/1000KG/6M 400 1.6/0.4 30 7.1 x 21.2 IP54 1 7.6/1.9 40/20 1Am 570 170 128 239 348 570 43 33 107 31 23 E 63
    0512003-7 8717365085727 1 7 FBH/1000KG/7M 400 1.6/0.4 30 7.1 x 21.2 IP54 1 7.6/1.9 40/20 1Am 570 170 128 239 348 570 43 33 107 31 23 E 64
    0512003-8 8717365085734 1 8 FBH/1000KG/8M 400 1.6/0.4 30 7.1 x 21.2 IP54 1 7.6/1.9 40/20 1Am 570 170 128 239 348 570 43 33 107 31 23 E 66
    0512003-9 8717365085741 1 9 FBH/1000KG/9M 400 1.6/0.4 30 7.1 x 21.2 IP54 1 7.6/1.9 40/20 1Am 570 170 128 239 348 570 43 33 107 31 23 E 68
    0512003-10 8717365085758 1 10 FBH/1000KG/10M 400 1.6/0.4 30 7.1 x 21.2 IP54 1 7.6/1.9 40/20 1Am 570 170 128 239 348 570 43 33 107 31 23 E 70
    0512005-10 8717365085833 1 10 FBH/2000KG/10M 400 1.6/0.4 15 7.1 x 21.2 IP54 2 3.8/1.0 40/20 1Am 710 133 165 239 372 710 53 42 144 44 30 E 79
    0512005-3 8717365085765 2 3 FBH/2000KG/3M 400 1.6/0.4 15 7.1 x 21.2 IP54 2 3.8/1.0 40/20 1Am 710 133 165 239 372 710 53 42 144 44 30 E 64
    0512017-6 8717365085796 2 6 FBH20/2000/6M 400 1.6/0.4 15 7.1 x 21.2 IP54 2 3.8/1.0 40/20 1Am 710 133 165 239 372 710 53 42 144 44 30 E 65
    0512017-3 8717365085765 2 3 FBH20/2000/3M 400 1.6/0.4 15 7.1 x 21.2 IP54 2 3.8/1.0 40/20 1Am 710 133 165 239 372 710 53 42 144 44 30 E 65
    0512005-4 8717365085772 2 4 FBH/2000KG/4M 400 1.6/0.4 15 7.1 x 21.2 IP54 2 3.8/1.0 40/20 1Am 710 133 165 239 372 710 53 42 144 44 30 E 66
    0512005-5 8717365085789 2 5 FBH/2000KG/5M 400 1.6/0.4 15 7.1 x 21.2 IP54 2 3.8/1.0 40/20 1Am 710 133 165 239 372 710 53 42 144 44 30 E 68
    0512005-6 8717365085796 2 6 FBH/2000KG/6M 400 1.6/0.4 15 7.1 x 21.2 IP54 2 3.8/1.0 40/20 1Am 710 133 165 239 372 710 53 42 144 44 30 E 70
    0512005-7 8717365085802 2 7 FBH/2000KG/7M 400 1.6/0.4 15 7.1 x 21.2 IP54 2 3.8/1.0 40/20 1Am 710 133 165 239 372 710 53 42 144 44 30 E 73
    0512005-8 8717365085819 2 8 FBH/2000KG/8M 400 1.6/0.4 15 7.1 x 21.2 IP54 2 3.8/1.0 40/20 1Am 710 133 165 239 372 710 53 42 144 44 30 E 75
    0512005-9 8717365085826 2 9 FBH/2000KG/9M 400 1.6/0.4 15 7.1 x 21.2 IP54 2 3.8/1.0 40/20 1Am 710 133 165 239 372 710 53 42 144 44 30 E 77
    0512007-10 8717365085918 2 10 FBH/3000KG/10M 400 1.6/0.4 10 7.1 x 21.2 IP54 3 2.5/0.6 40/20 1Am 810 148 208 239 427 810 60 50 165 49 35 E 106
    0512007-3 8717365085840 3 3 FBH/3000KG/3M 400 1.6/0.4 10 7.1 x 21.2 IP54 3 2.5/0.6 40/20 1Am 810 148 208 239 427 810 60 50 165 49 35 E 78
    0512007-4 8717365085857 3 4 FBH/3000KG/4M 400 1.6/0.4 10 7.1 x 21.2 IP54 3 2.5/0.6 40/20 1Am 810 148 208 239 427 810 60 50 165 49 35 E 82
    0512019-3 8717365085840 3 3 FBH30/3000/3M 400 1.6/0.4 10 7.1 x 21.2 IP54 3 2.5/0.6 40/20 1Am 810 148 208 239 427 810 60 50 165 49 35 E 84
    0512019-6 8717365085871 3 6 FBH30/3000/6M 400 1.6/0.4 10 7.1 x 21.2 IP54 3 2.5/0.6 40/20 1Am 810 148 208 239 427 810 60 50 165 49 35 E 84
    0512007-5 8717365085864 3 5 FBH/3000KG/5M 400 1.6/0.4 10 7.1 x 21.2 IP54 3 2.5/0.6 40/20 1Am 810 148 208 239 427 810 60 50 165 49 35 E 86
    0512007-6 8717365085871 3 6 FBH/3000KG/6M 400 1.6/0.4 10 7.1 x 21.2 IP54 3 2.5/0.6 40/20 1Am 810 148 208 239 427 810 60 50 165 49 35 E 90
    0512007-7 8717365085888 3 7 FBH/3000KG/7M 400 1.6/0.4 10 7.1 x 21.2 IP54 3 2.5/0.6 40/20 1Am 810 148 208 239 427 810 60 50 165 49 35 E 94
    0512007-8 8717365085895 3 8 FBH/3000KG/8M 400 1.6/0.4 10 7.1 x 21.2 IP54 3 2.5/0.6 40/20 1Am 810 148 208 239 427 810 60 50 165 49 35 E 98
    0512007-9 8717365085901 3 9 FBH/3000KG/9M 400 1.6/0.4 10 7.1 x 21.2 IP54 3 2.5/0.6 40/20 1Am 810 148 208 239 427 810 60 50 165 49 35 E 102
