Principe de fonctionnement

La déviation du câble exercée par l'intermédiaire du
capteur produit une force tangentielle
proportionnelle à la force exercée sur le câble de
traction.
La déformation du corps du capteur provoque
l'ouverture du micro rupteur intégré dans le capteur.

Spécifications techniques

  • Exécution de base : pour câbles de 4 à 35 mm
  • Capteur de mesure : micro rupteur intégré
  • Installation : directement sur le brin mort
  • Matière du capteur : aluminium qualité 7075.
  • Traitement surface : anodisation incolore
  • Système de tarage : par vis micrométrique
  • Tension de coupure : maxi 220 VAC
  • Intensité de coupure : maxi 5 A
  • Répétitivité : 1 %
  • Degré de précision : de 2 à 5 % suivant le mouflage
  • Temp. d'utilisation : de -30° à +80° C
  • Degré de protection : IP 62
  • Entretien : néant
  • Raccordement : câble électrique 4 conducteurs
  • Sortie électrique : fiche à visser
  • Longueur du cordon : 2 m (option: 5 ou 10 mètres)

Domaine d'application

  • Ce capteur a été spécialement conçu pour équiper
  • les ponts roulants de petite et de moyenne capacité à un prix démocratique.

Option:

  • IP 65 (version B)
  • Marquage: Marqué CE
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.

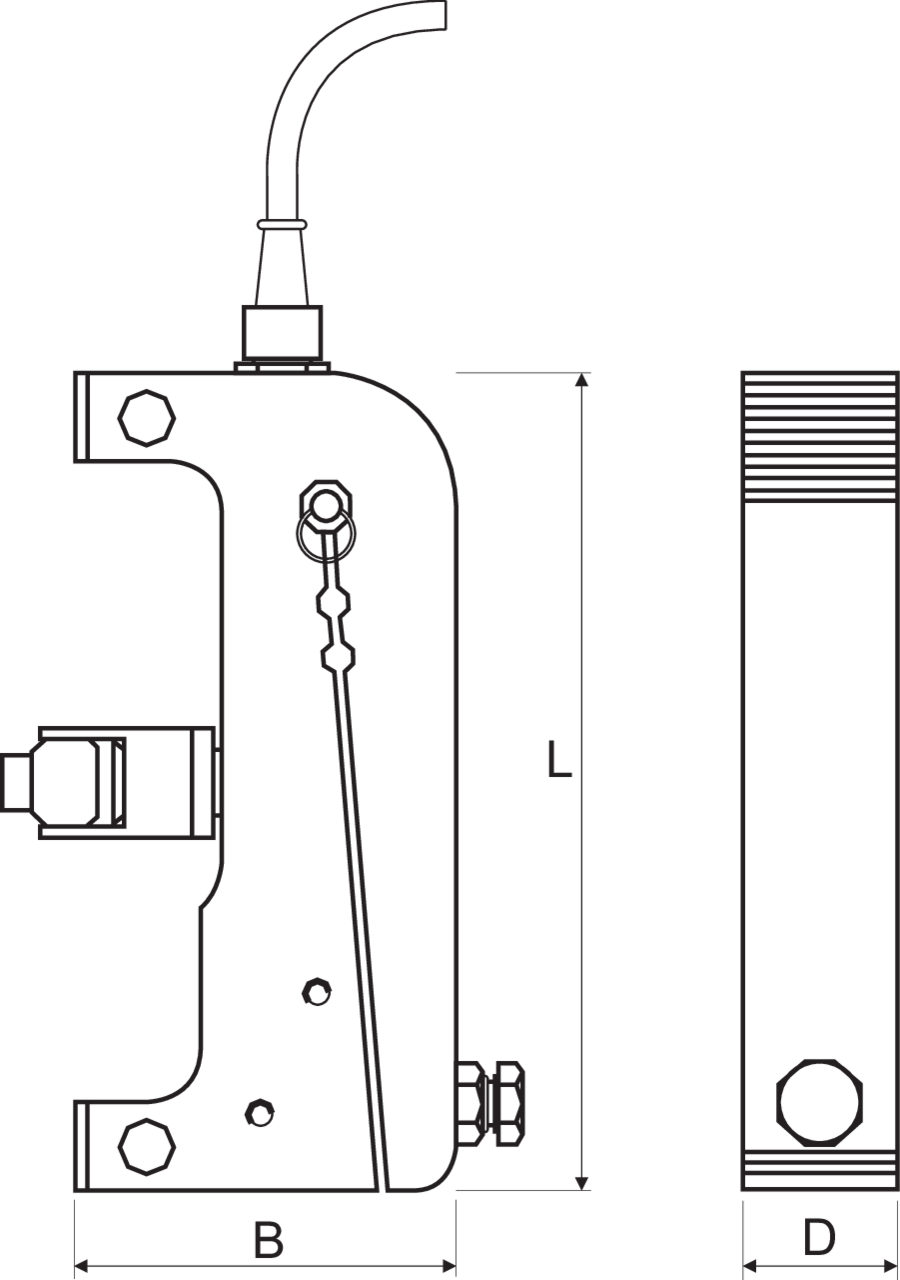

Réf. Code CMU Modèle Diamètre câble
mm
B
mm
D
mm
L
mm
Poids
4498000 8717365261015 1,6 HF-0A 4 - 10 59 28 120 0,4
4498001 8717365261022 3,2 HF-1A 5 - 16 70 40 150 0,85
4498002 8717365261039 7 HF-2A 17 - 25 98 50 200 2
4498003 8717365261046 12 HF-3A 24 - 35 138 60 280 5
