Caractéristiques

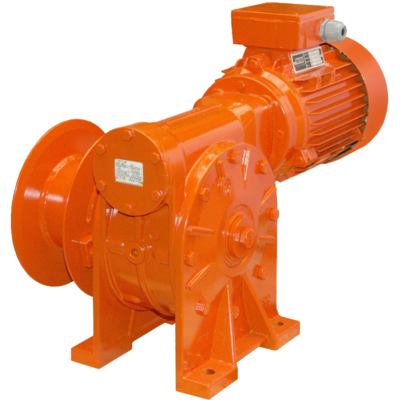

  • Engrenage à vis sans fin
  • Roue et vis sans fin de très haute qualité industrielle.
  • Platine de fixation et support du tambour des deux côtés pour les capacités à partir 1000kg
  • Alimentation 400V 3Ph 50Hz
  • Catégorie électrique de protection: IP55

Application

  • Conçu pour la traction des charges jusqu'à 2800kg.

Sur demande

  • Câble acier
  • Autres voltages / capacités / vitesses de traction
  • Interrupteur de mou de câble
  • Tambour débrayable
  • Version en Atex

Attention

  • Limiteur de charge est obligatoire pour la traction supérieur à 1000kg.
  • Livré sans boîte à bouton / armoire de commande.
  • Le raccordement est à éffectuer par le client (sauf option montage).

Option

  • Moteur freiné: permet de lever des charges avec ce type de treuil.
  • Marquage: Selon la norme, Marqué CE
  • Norme: EN 12100, EN 14492
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.
Réf. Code CMU Modèle Diamètre câble
mm
Puissance
kW
Enroulement du câble
m
Force de traction couche 1
kg
Vitesse 1ère couche (m/mon) A
mm
B
mm
C
mm
D1
mm
D2
mm
E
mm
F
mm
G
mm
H
mm
K
mm
L
mm
M
mm
N
mm
Poids
2300001 8717365261220 0,25 EWL-250 6 0,55 20 250 8,4 405 284,6 306,6 190 101,6 6 117 60 114 120 250 139 158 21
2300003 8717365261237 0,5 EWL-500 6 1,1 20 500 8,4 460 299 348 190 106,6 6 125 60 138 140 279 156 193 36
2300005 8717365261244 0,75 EWL-750 6 1,1 20 750 5,8 460 299 348 190 106,6 6 125 60 138 140 279 156 193 36
2300007 8717365261251 1 EWL-1000 8 1,5 40 1 000 6 589 540 436 250 101,6 6 215 150 500 275 264 130 325 90
2300009 8717365261268 1,25 EWL-1250 8 2,2 40 1 250 6 589 540 436 250 101,6 6 215 150 500 275 282 158 325 93
2300011 8717365261275 1,75 EWL-1750 10 3 53 1 750 5,8 660 640 474 280 121 8 262 200 600 320 307 190 370 136
2300013 8717365261282 2,25 EWL-2250 12 4 65 2 250 7 706 710 524 320 146 8 300 250 670 360 307 190 410 192
2300015 8717365261299 2,8 EWL-2800 14 5,5 75 2 800 7,8 825 850 607 370 159 8 333 300 800 380 324 216 440 302
