Chariot manuel combiné avec palan manuel S 200 OD ou (X-CH sur demande).

Caractéristiques

  • Hauteur perdue réduite.
  • Chariot manuel translation par poussée.
  • Spécifications palan voir palan Select 200OD ou X-CH.
  • Chariot avec support anti-casse galets pour une sécurité optimale.
  • Chariot réglable pour différents poutres.

Livraison standard

  • Avec chariot.
  • Hauteur de levée 3 m (utile = distance entre crochet supérieur et crochet inférieur).
  • Hauteur de manœuvre 2.50 m.
  • Ne pas possible de fournir avec bac à chaîne.

Options

  • Autres hauteurs de levée et de manoeuvre sur demande.
  • Marquage: Selon la norme, Marqué CE
  • Norme: EN 13157, EN 818-7
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.

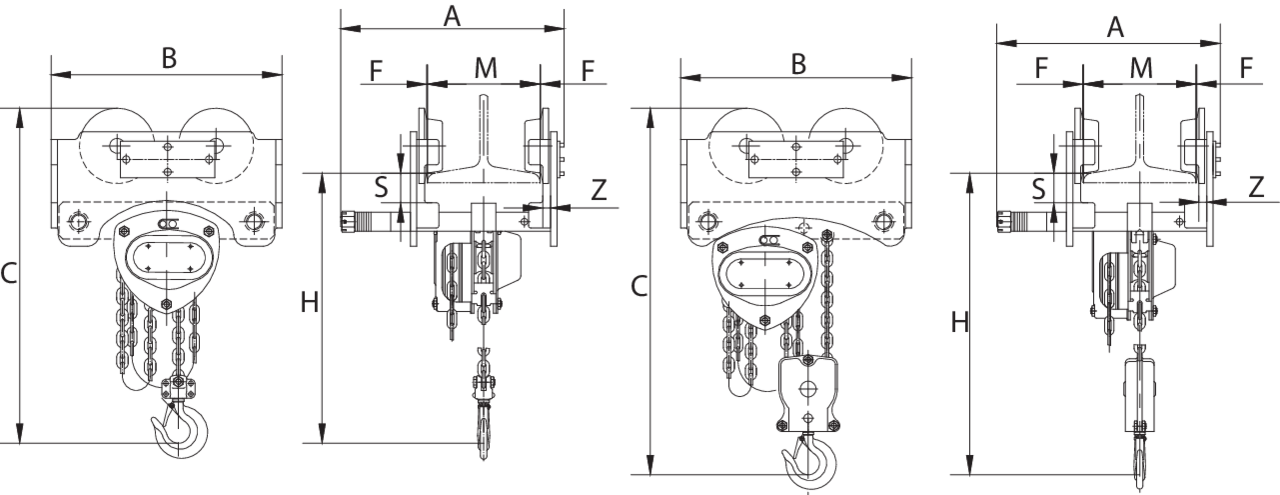

Réf. Code CMU
kg
Modèle Diametre des galets
mm
Largeur de fer
mm
Chaîne de levage
mm
Chaîne de manoeuvre
mm
Brins (#) Min. curve radius
mm
A
mm
B
mm
Cmin
(mm)
F
mm
Hmin
mm
M
mm
S
mm
Z
mm
Poids
kg
0930001 8717365115318 0,5 S20P/200OD-0.5 55 50-203 5.0 x 15 5.0 x 23.7 1 800 265 258 310,5 1.5-3 243,5 50-203 30 9 18
0930003 8717365115325 1 S20P/200OD-1.0 68 64-305 6.3 x 19.1 5.0 x 23.7 1 900 385 292 420 1.5-3 340 64-305 37 8 26
0930005 8717365115332 1,5 S20P/200OD-1.5 80 74-305 7.1 x 21 5.0 x 23.7 1 1 000 396 360 460 1.5-3 380 74-305 39 10 38
0930007 8717365115349 2 S20P/200OD-2.0 80 88-305 8.0 x 24 5.0 x 23.7 1 1 000 396 360 500 1.5-3 405 88-305 38 10 48
0930009 8717365115356 3 S20P/200OD-3.0 100 100-305 7.1 x 21 5.0 x 23.7 2 1 200 407 430 590 1.5-3 475 100-305 42 12 66
0930011 8717365115363 5 S20P/200OD-5.0 110 114-305 9.0 x 27 5.0 x 23.7 2 1 300 420 420 725 1.5-3 610 114-305 41,5 16 91
