Caractéristiques

  • Rotation: 360°
  • Ne tourne pas sous charge
  • Équipe d’un système autobloquant intégré
  • Coefficient de sécurité: 4 : 1
  • Selon EN 1677-1

Attention:

  • Vérifier que la classe de résistance du goujon et/ou de la vis fileté est supérieure ou égale à la classe 10.9.
  • Marquage: Selon la norme, Marqué CE
  • Norme: EN 1677-1
  • Coefficient de sécurité: 4
  • Grade: 10
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.

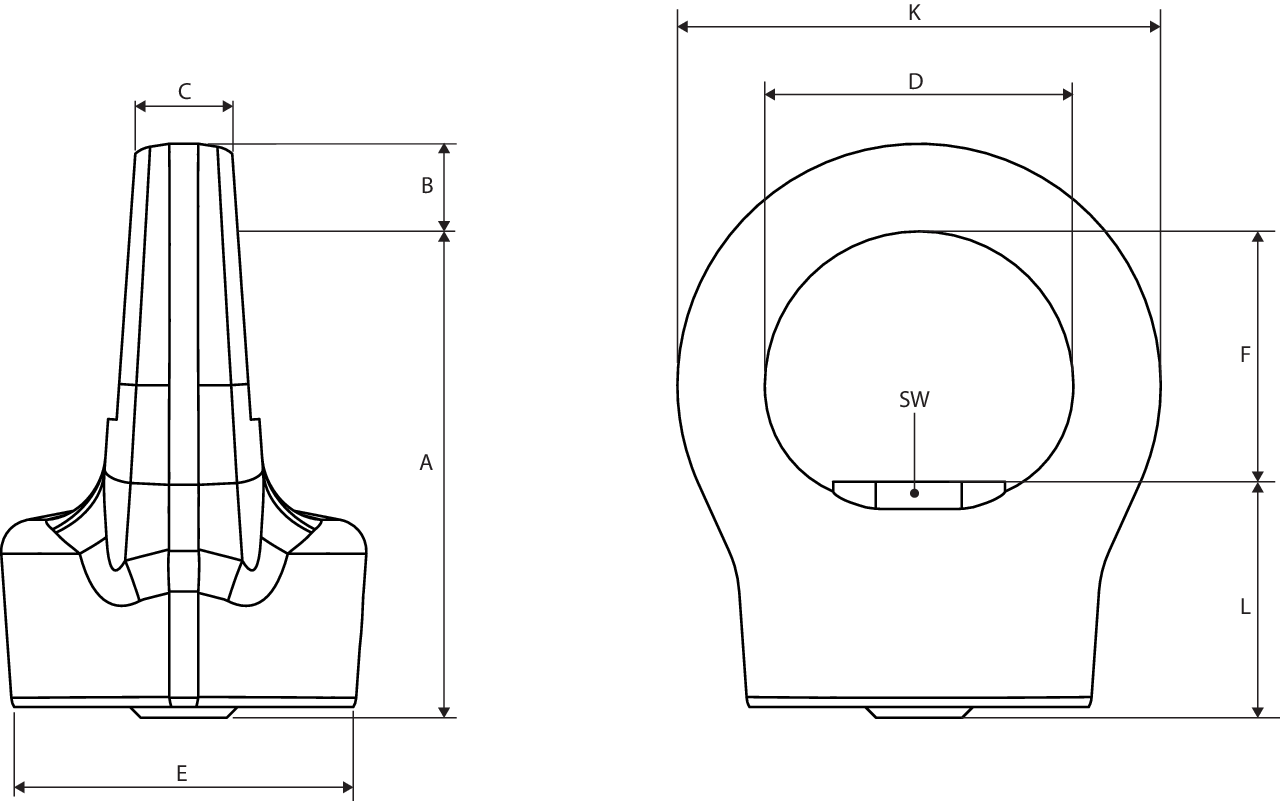

Réf. Code CMU Dia. filetage
mm
Modèle A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
M x L
mm
K
mm
SW
mm
Poids
2611508 8717365115127 0,3 M8 C810FX-M8-0.3T 44,5 8 10 29 32 23 M8 x 21.5 45 13 0,17
2611510 8717365115134 0,4 M10 C810FX-M10-0.4T 44,5 8 10 29 32 23 M10 x 21.5 45 14 0,2
2611512 8717365115141 0,75 M12 C810FX-M12-0.75T 53,5 11 11 34 44 27 M12 x 26.5 56 16 0,39
2611516 8717365115158 1,5 M16 C810FX-M16-1.5T 59,5 13 14,5 39 56 29 M16 x 30.5 65 21 0,69
2611520 8717365115165 2,3 M20 C810FX-M20-2.3T 67 14 17 42 58 34 M20 x 33.0 70 26 0,71
2611524 8717365115172 3,2 M24 C810FX-M24-3.2T 80 18 19 52 73 40 M24 x 40.0 30 30 1,7
2611530 8717365115189 4,5 M30 C810FX-M30-4.5T 101 22 27 62 80 50 M30 x 51.0 106 36 2,44
