Caractéristiques

  • Levage et deplacement vertical, ainsi que le retournement à 180° d'une plaque.
  • Oeillet de levage fixe (mobile en une direction).
  • Système de verrouillage.
  • Marquage de CMU et ouverture sur la pince.
  • Coefficient de sécurité: 5:1.
  • Coefficient d'épreuve: 2:1.

Application

  • Conçu pour le levage des tôles ou pièces avec une dureté maximale de 37HRC / 345HB.
  • Usage uniquement avec des élingues à 1 brin (angle de travail latéral réduit à 15°).
  • Marquage: Selon la norme, Marqué CE
  • Norme: EN 12100, EN 13155
  • Attention: La charge minimale doit être au moins 10% de la CMU.
  • Coefficient de sécurité: 5
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.

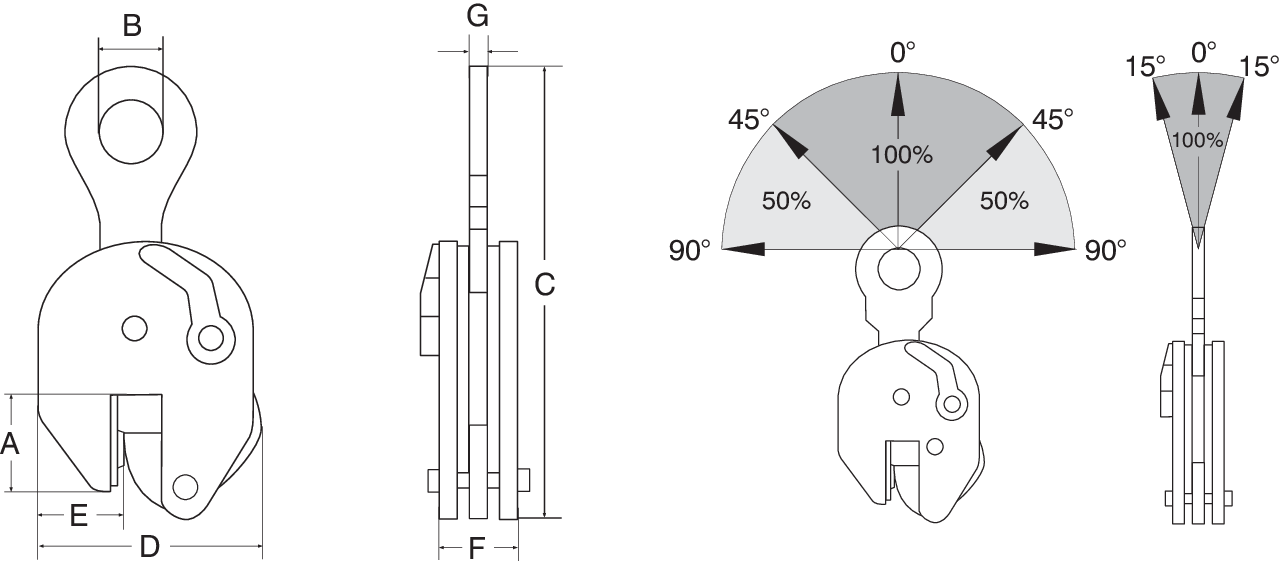

Réf. Code CMU Modèle Ouverture
mm
A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
G
mm
Poids
3360001 8717365015595 0,75 CS-0.75 0-13 47 30 205 100 35 37 10 1,5
3360002 8717365261862 1 CSE-1.0 0-25 55 45 265 142 38 47 15 3,6
3361002 8717365015625 2 CS-2.0 0-35 80 65 335 185 55 56 17 6,5
3361003 8717365015632 3 CS-3.0 0-35 80 65 335 185 55 56 17 7
3361004 8717365015649 4 CS-4.0 0-45 85 70 430 230 60 78 20 16
3361006 8717365015656 6 CS-6.0 0-50 114 75 490 255 78 78 20 20
3361009 8717365015663 9 CS-9.0 0-55 112 75 530 267 70 86 20 26
3361013 8717365015670 12 CS-12.0 0-52 148 85 617 295 100 94 44 42
3361015 8717365015687 15 CS-15.0 0-75 159 86 760 375 135 105 50 71
