Informations générales

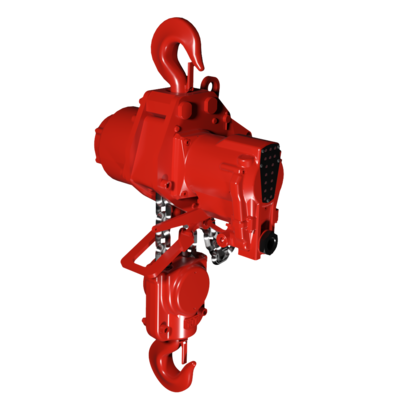

Cette gamme de palans pneumatiques Red Rooster est spécialement conçue pour une utilisation dans l’industrie lourde. Corps robuste en acier.
Caractéristiques standard :
- Vitesse de levage variable (réglable), départ et arrêt sans à coups
- Totale précision et une commande de variation de vitesse
- Conception compacte
- Arrêt en position de fin de course
- Cordon de commande ou une commande par boite à boutons avec arrêt d’urgence.
- Limiteur de charge intégré, sans perte de hauteur de construction
- Pression d’air 0,4 - 0,63 MPa
- Insonorisaton interne.
Options :
- Spécification Marine / résistant aux corrosions
- Systèmes de peinture de C2 - Industrial à C5 - spécification Offshore (Finition rouge en standard, d'autres couleurs RAL sont disponibles sur demande).
- Diverses possibilités de commande.
- Commande à distance radio pour commande électropneumatique.
- Bac/sac à chaîne (PVC, galvanisé ou acier inoxydable).
- Différents types de suspension disponibles.
- Systèmes d'alimentation en air et vannes.
- Dispositif de conditionnement d'air comprimé.
- Systèmes de feston.
Recommandations :
Nous recommandons vivement l'utilisation d'un appareil de conditionnement d'air SMC (disponible séparément).
- Marquage: Selon la norme, Marqué CE
- Norme: EN 14492-2
|

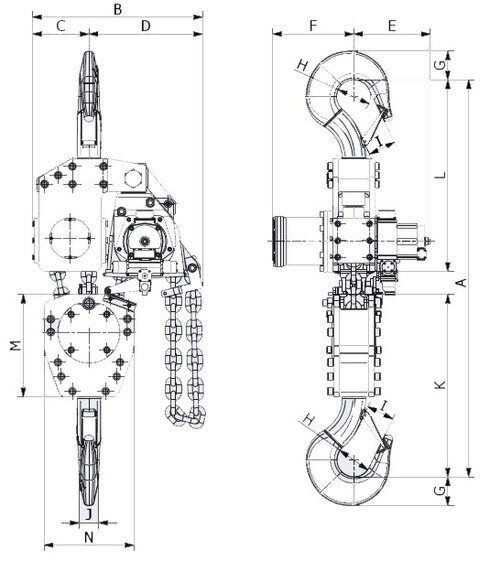

Type
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
Hø
|
I
|
J
|
K
|
L
|
M
|
N
|
|
|
mm
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 16.30TMH-10C / 16.30TMH-10P2E |
850
|
467
|
154
|
279
|
313
|
247
|
62
|
60
|
40
|
55
|
345
|
480
|
217
|
202
|
| 16.30TMH-15C / 16.30TMH-15P2E |
1100
|
676
|
217
|
459
|
312
|
248
|
67
|
84
|
58
|
52
|
441
|
521
|
275
|
395
|
| 16.30TMH-20C / 16.30TMH-20P2E |
1220
|
789
|
250
|
539
|
313
|
247
|
80
|
110
|
78
|
64
|
493
|
553
|
285
|
530
|
| 16.30TMH-25C2 / 16.30TMH-25P2E |
1400
|
478
|
165
|
313
|
346
|
365
|
103
|
125
|
80
|
82
|
655
|
720
|
375
|
320
|
| 16.30TMH-37.5/C3 / 16.30TMH-37.5/P3E |
1765
|
767
|
255
|
523
|
346
|
366
|
118
|
125
|
90
|
95
|
808
|
855
|
463
|
405
|
| 16.30TMH-50C4 / 16.30TMH-50P4E |
2083
|
1276
|
603
|
673
|
346
|
366
|
132
|
140
|
100
|
106
|
926
|
1018
|
550
|
800
|
| 16.30TMH-60C4 / 16.30TMH-60P4E |
2160
|
1276
|
603
|
673
|
346
|
366
|
65
|
180
|
105
|
65
|
990
|
1000
|
550
|
800
|
| 16.30TMH-75C6 / 16.30TMH-75P6E |
measurement on request
|
