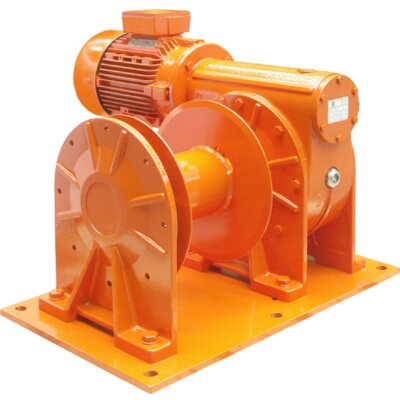

Die elektrischen Hubwinden wurden gemäß der letzten EN14492, Gebrauchsklasse K3, die repräsentativ für die europäische Markt ist. In einigen europäischen Ländern ist die Anwendung einer Überlastsicherung und/oder von Endschaltern vorgeschrieben.

Merkmale

  • Hubkraft 200 kg bis 1700 kg.
  • Zweiseitig gelagerte Trommel (ab EHL 580).
  • Stahlbodenplatte (ab EHL 580).
  • Gerillte Trommel (ab EHL 580).
  • Größerer Trommeldurchmesser.
  • Bis zu 3 Lagen auf der Trommel.

Merkmale des Bremsmotors

  • Betriebsspannung 400V - 3 Phasen - 50 Hz.
  • Isolatieklasse F.
  • Schutzart des Motor IP56
  • Schutzart der Bremse IP55.

Standardlieferung:

  • Orange lackiert RAL 2004
  • Exklusiv Stahlseil.
  • Exklusiv Bedienung.

Optionen

  • Wir beraten Sie gerne. Geben Sie uns Ihre Maße, wir liefern das passende Seil für Ihren Einsatz, bzw. die geeignete Bedienoberfläche oder Schaltschrank.
  • Marine-Ausführung auf Anfrage.
  • Kennzeichnung: nach Norm, CE-Kennzeichnung
  • Standard: EN 12100, EN 14492
  • Warnhinweis: Für den Modelltyp EHL-1050 bis EHL-1700 ist eine Überlastsicherung erforderlich.
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button
Artikel-Nr. Code WLL Modell Seildurchmesser
mm
Motorleistung
kW
Seil Nutslänge
m
Geschwindigkeit erste Lage
m/min.
A
mm
B
mm
C
mm
D1
mm
D2
mm
E
mm
F
mm
G
mm
H
mm
K
mm
L
mm
M
mm
N
mm
Gewicht
2300027 8717365261305 0,2 EHL-200 5 0,55 12 5,8 457 284,6 306,6 190 101,6 6 117 60 114 120 302 139 158 24
2300029 8717365261312 0,45 EHL-450 6 1,1 12 7 516 297 348 187 121 6 123 60 138 140 335 156 193 40
2300031 8717365261329 0,58 EHL-580 7 1,1 25 5,7 653 540 436 250 121 6 213 150 500 275 262 157 325 95
2300033 8717365261336 0,8 EHL-800 8 1,5 25 6,5 653 540 436 250 139 6 215 150 500 275 282 158 325 98
2300035 8717365261343 1,05 EHL-1050 10 3 35 7,9 738 640 474 280 168 8 262 200 600 320 307 190 370 150
2300037 8717365261350 1,325 EHL-1325 11 4 45 9,3 852 710 537 320 195 8 300 250 670 360 307 190 410 209
2300039 8717365261367 1,7 EHL-1700 12 5,5 50 9,7 976 850 629 370 205 8 333 300 800 380 324 216 440 315

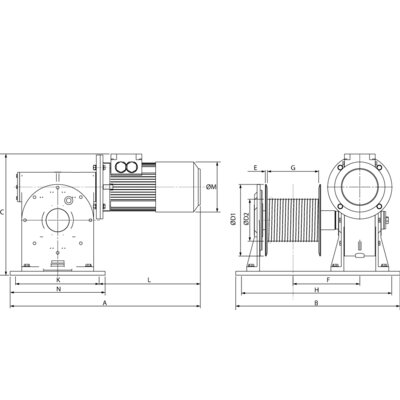

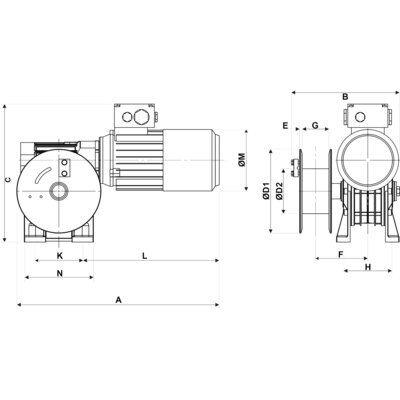

Model A
mm
B
mm
C
mm
D1
mm
D2
mm
E
mm
F
mm
G
mm
H
mm
K
mm
L
mm
M
mm
N
mm
EHL-200 457 284,6 306,6 190 101,6 6 117 60 114 120 302 139 158
EHL-450 516 297 348 187 121 6 123 60 138 140 335 156 193
EHL-580 653 540 436 250 121 6 213 150 500 275 262 157 325
EHL-800 653 540 436 250 139 6 215 150 500 275 282 158 325
EHL-1050 738 640 474 280 168 8 262 200 600 320 307 190 370
EHL-1325 852 710 537 320 195 8 300 250 670 360 307 190 410
EHL-1700 976 850 629 370 205 8 333 300 800 380 324 216 440
