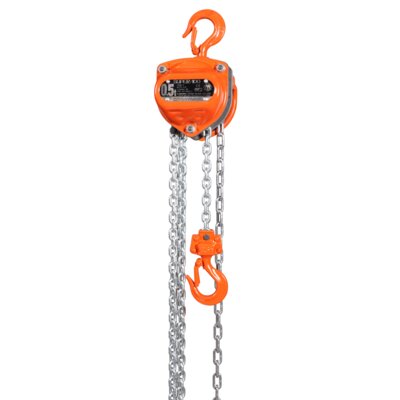

Der REMA H100 Stirnradflaschenzug ist ein robuster Handkettenzug für den schweren und intensiven Einsatz, wobei die Gesichtspunkte der Sicherheit, der Ergonomie und der niedriger Bedienkraft im Vordergrund stehen.


Merkmale

  • Geringe Bedienkraft bei Volllast durch gelagerte Wellen.
  • Doppeltes Sperrklinkensystem.
  • Lastdruckbremse, die Lasten in jeder Höhe festhalten.
  • Lasthaken und Hakenaufhangung mit Hakensicherung.
  • Beide Haken biegen sich bei Überlast auf, kein abrupter Bruch.
  • Patentierte Lastkettenglieder.
  • Galvanisch verzinkte Lastkette (Güteklasse 10 nach EN 818/7).
  • Galvanisch verzinkte Handkette.

Standardlieferung:

  • 3 m Hubhöhe (maximaler Abstand zwischen oberen und unterem Haken).
  • 2,5 m Betätigungshöhe.

Optionen

  • Individuelle Hub- und Betätigungshöhen sind lieferbar.
  • Kennzeichnung: nach Norm, CE-Kennzeichnung
  • Standard: EN 13157, EN 818-7
    Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button
    Artikel-Nr. Code WLL
    t
    Hubhöhe
    m
    Modell Lastkette
    mm
    Handkette (mm) Anzahl der Stränge Bauhöhe
    mm
    Betätigungskraft (kg) A
    mm
    B
    mm
    C
    mm
    D
    mm
    E
    mm
    F
    mm
    G
    mm
    H
    mm
    I
    mm
    Gewicht
    kg
    0100001-3 8717365264191 0,5 3 H100-500KG-3m 5.0 x 15 5.0 x 23.6 1 277 22 277 155 65 90 140 26 36 17 13 10
    0100001-4 8717365264207 0,5 4 H100-500KG-4m 5.0 x 15 5.0 x 23.6 1 277 22 277 155 65 90 140 26 36 17 13 11,6
    0100001-5 8717365264214 0,5 5 H100-500KG-5m 5.0 x 15 5.0 x 23.6 1 277 22 277 155 65 90 140 26 36 17 13 13,2
    0100001-6 8717365264221 0,5 6 H100-500KG-6m 5.0 x 15 5.0 x 23.6 1 277 22 277 155 65 90 140 26 36 17 13 14,8
    0100001-7 8717365090370 0,5 7 H100-500KG-7m 5.0 x 15 5.0 x 23.6 1 277 22 277 155 65 90 140 26 36 17 13 16,4
    0100001-8 8717365090387 0,5 8 H100-500KG-8m 5.0 x 15 5.0 x 23.6 1 277 22 277 155 65 90 140 26 36 17 13 18
    0100001-9 8717365089930 0,5 9 H100-500KG-9m 5.0 x 15 5.0 x 23.6 1 277 22 277 155 65 90 140 26 36 17 13 19,6
    0100001-10 8717365089947 0,5 10 H100-500KG-10m 5.0 x 15 5.0 x 23.6 1 277 22 277 155 65 90 140 26 36 17 13 21,2
    0100003-3 8717365264238 1 3 H100-1000KG-3m 6.3 x 19.1 5.0 x 23.6 1 303 26 303 160 69 91 160 30 43 22 13 13
    0100003-6 8717365264269 1 6 H100-1000KG-6m 6.3 x 19.1 5.0 x 23.6 1 303 26 303 160 69 91 160 30 43 22 13 19
    0100003-10 8717365089985 1 10 H100-1000KG-10m 6.3 x 19.1 5.0 x 23.6 1 303 26 303 160 69 91 160 30 43 22 13 27
    0100005-3 8717365264276 1,6 3 H100-1600KG-3m 7.1 x 21.0 5.0 x 23.6 1 338 34 338 167,5 75 92,5 183 35 48 27 20 16
    0100005-6 8717365264306 1,6 6 H100-1600KG-6m 7.1 x 21.0 5.0 x 23.6 1 338 34 338 167,5 75 92,5 183 35 48 27 20 22,6
    0100007-3 8717365264313 2 3 H100-2000KG-3m 8.0 x 24.2 5.0 x 23.6 1 379 34 379 183 83 100 215 38 53 29 22 22
    0100007-6 8717365264344 2 6 H100-2000KG-6m 8.0 x 24.2 5.0 x 23.6 1 379 34 379 183 83 100 215 38 53 29 22 29,2
    0100009-3 8717365264351 3,1 3 H100-3100KG-3m 7.1 x 21.0 5.0 x 23.6 2 516 36 516 167,7 75 92,5 230 44 60 37 27 25
    0100009-6 8717365264382 3,1 6 H100-3100KG-6m 7.1 x 21.0 5.0 x 23.6 2 516 36 516 167,7 75 92,5 230 44 60 37 27 35,2
    0100011-3 8717365264399 5 3 H100-5000KG-3m 9.0 x 27.2 5.0 x 23.6 2 613 36 613 190 90 100 282 53 70 46 34 41
    0100011-6 8717365264429 5 6 H100-5000KG-6m 9.0 x 27.2 5.0 x 23.6 2 613 36 613 190 90 100 282 53 70 46 34 54,5
