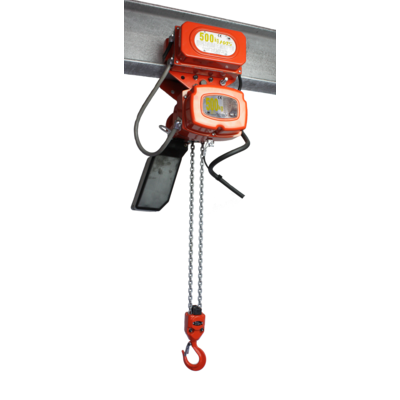

Les palans électriques à chaîne Elephant ALCMS 400 V sont compacts et assemblés avec un chariot électrique. Grande disponibilité grâce au cycle de service élevé combiné à une vitesse de levage élevée.

Caractéristiques

  • Limiteur de couple contre les surcharges, fins de course de friction.
  • Le frein automatique tient la charge à n'importe quelle hauteur souhaitée.
  • Chaîne de levage galvanisé à haute résistance (grade 8) suivant EN 818/7,

Spécifications techniques palan

  • Classe d'isolation: E.
  • Moteur FEM 9.511: 2m.
  • Tension de fonctionnement: 400Vac - 50Hz
  • Classe de protection: IP54.

Spécifications techniques chariot

  • Chariot de vitesse de déplacement 10 m / min
  • Largeur de bride de chariot 75-125 mm.
  • Classe de protection IP54
  • Puissance moteur 0,4 kW
  • Tension de fonctionnement 400V - 50Hz

Livraison standard:

  • Hauteur de levée 3 m (distance max entre le crochet haut et bas).
  • Hauteur de commande avec connecteur anti-arrachement: 1,8 m.
  • Commande TBT 24V avec boîte de commande suspendue + arrêt d’urgence (400V).
  • Avec câble d'alimentation L = 4 m.
  • Bac à chaîne synthétique pour 3 m de hauteur de levée.
  • Avec chariot electriques.

Options

  • Hauteurs de levée et de commande plus hautes.
  • Bacs à chaîne adaptés au hauteurs.
  • Marquage: Selon la norme, Marqué CE
  • Norme: EN 12100, EN 14492, EN 818-7
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.
Réf. Code CMU Beam width
mm
Modèle Moteur
kW
Hauteur maxi de levage
m
Chaîne de levage
mm
Brins (#) Vitesse de levage
m/min.
Facteur de marche (ED%) Min. curve radius
mm
Hauteur de construction
mm
Poids
0514103-3M 8717365183256 0,25 125 ALCMS/250KG-3M 0,55 30 4 x 12 1 9 40 900 407 40
0514103-4 8717365183270 0,25 125 ALCMS/250KG-4M 0,55 30 4 x 12 1 9 40 900 407 42
0514103-5 8717365183287 0,25 125 ALCMS/250KG-5M 0,55 30 4 x 12 1 9 40 900 407 44
0514103-6 8717365183294 0,25 125 ALCMS/250KG-6M 0,55 30 4 x 12 1 9 40 900 407 46
0514103-7 8717365183300 0,25 125 ALCMS/250KG-7M 0,55 30 4 x 12 1 9 40 900 407 48
0514103-8 8717365183317 0,25 125 ALCMS/250KG-8M 0,55 30 4 x 12 1 9 40 900 407 50
0514103-9 8717365183324 0,25 125 ALCMS/250KG-9M 0,55 30 4 x 12 1 9 40 900 407 52
0514103-10 8717365183331 0,25 125 ALCMS/250KG-10M 0,55 30 4 x 12 1 9 40 900 407 54
0514105-3M 8717365183263 0,5 125 ALCMS/500KG-3M 0,5 15 4 x 12 2 4,5 40 900 415 43
0514105-4 8717365183348 0,5 125 ALCMS/500KG-4M 0,5 15 4 x 12 2 4,5 40 900 415 46
0514105-5 8717365183355 0,5 125 ALCMS/500KG-5M 0,5 15 4 x 12 2 4,5 40 900 415 49
0514105-6 8717365183362 0,5 125 ALCMS/500KG-6M 0,5 15 4 x 12 2 4,5 40 900 415 52
0514105-7 8717365183379 0,5 125 ALCMS/500KG-7M 0,5 15 4 x 12 2 4,5 40 900 415 55
0514105-8 8717365183386 0,5 125 ALCMS/500KG-8M 0,5 15 4 x 12 2 4,5 40 900 415 58
0514105-9 8717365183393 0,5 125 ALCMS/500KG-9M 0,5 15 4 x 12 2 4,5 40 900 415 61
0514105-10 8717365183409 0,5 125 ALCMS/500KG-10M 0,5 15 4 x 12 2 4,5 40 900 415 64
